一. 概 述
在電力配電系統中存在著大量的非阻性用電設備，這些設備會降低電力系統的電壓，增大電力損耗，進而影響電能質量。因此相應無功補償裝置應運而生，針對低壓無功補償安徽合開電氣股份有限公司專門生產了GGJ低壓無功補償柜。

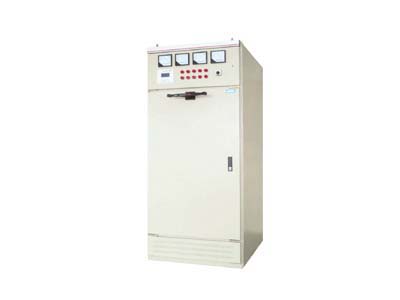

GGJ系列動態無功功率補償控制柜適用于380V、50/60Hz三相四線制配電系統。根據電網功率因數變化自動向電網投切電容器組，實現電網功率因數補償?shù)难b置。它可將電網功率因數提高到0.95以上。GGJ系列動態無功功率補償控制柜采用無功功率補償控制器和金屬化膜自愈式電容器組，電容器組的投切采用切換電容接觸器。先進獨特的自適應功能保證了電力電容器的使用安全，真正實現了電容補償柜的自動穩定投切，有效改善電網的功率因素。
本裝置符合IEC439-1《低壓成套開關設備和控制設備》、GB7251.1《低壓成套開關設備和控制設備》、GB/T15576《低壓成套無功功率補償裝置》相關標準要求。
二. 特 點
本裝置是一種新型的電網功率因數補償裝置，補償控制器實時采集電網的功率因數，根據與設定參數進行比較計算發出投切電容組的指令，自動對電網功率因數在線實時補償，投切電容器時對電網無沖擊電流，且自動循環投切,使每組電容均衡使用，也可以采用手動強行投切。在其規定的應用條件下，功率因數由0.75補償?shù)?.95以上，供電線路及配電變壓器損耗降低20%以下，供配電設備的能力提高20%。本系列裝置的應用會起到增容、降損、節能、凈化電網的設備，緩解供電緊張狀況，產生明顯的經濟效益和社會效益。
1. 用于低壓電網，靠近用戶負載，采用智能投切儀的無功功率補償技術，按需附加緩沖電感，可直接將電容器投入電網，實現了高可靠性、高效益；
2. 采用計算機數字化控制技術，對三相對稱或非對稱供電線路中的無功功率進行實時、動態跟蹤補償，使功率因數始終保持在0.9以上（或按用戶要求）。在電網電壓高低不同時采用不同的補償算法以確保不發生欠補償和過補償（過補償會引起電網電壓升高）；
3. 抗干擾能力特強，能抵御從電源直接輸入的2000V干擾脈沖;
4. 輸出電路采用先接通先分斷，先分斷先接通的循環工作方式或按要求的其它編碼方式;
5. 有過電壓判斷，快速逐級切除補償電容的功能，切除全部電容的時間小于1分鐘;
6. 有超低負荷判斷、顯示、封鎖功能，防止投切振蕩;
7. 對電網過補償，欠補償情況都能顯示并自動作出相應處理;
8. 電流取樣信號可直接從回路中串聯取出，其輸入阻抗小于0.05Ω，無需另加電流互感器。
三. 正常使用環境條件（超過需訂貨另行注明）
1. 環境溫度：上限+40℃，且24h內測得的平均值不超過35℃，下限-5℃；
2. 海報高度：海拔不超過2000m；
3. 周圍環境：設備應安裝在無劇烈震動和沖擊的地方，以及不足以使用電器元件受到腐蝕的場所；
4. 大氣條件：空氣清潔，相對濕度在溫度為+40℃時不超過50%，在溫度較低時允許有較高的相對濕度（例如+20℃時為90%）考慮到由于溫度的變化可能會偶然產生凝露的影響;
5. 裝置安裝時與垂直的傾斜度不超過5%，且整組柜子排列相對平整；
6. 本產品適合以下溫度運輸儲存：-25℃～+55℃范圍之間，在短時間內（不超過24H）可達+70℃；
7. 如上述使用條件下不能滿足時，應由用戶在訂貨時向制造廠提出，協商解決。
|
