一. 概 述

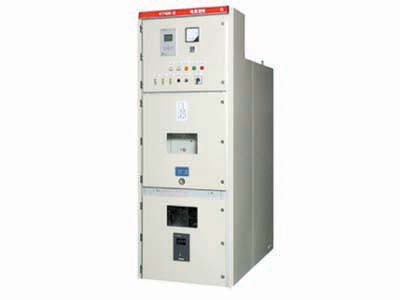

KYN28A-12（GZS1）型戶內金屬鎧裝中置移開式開關設備（以下簡稱開關柜）系三相交流50/60Hz的戶內成套配電裝置,用于接受和分配3～12千伏的網絡電能并對電路實行控制保護及監測。本產品繼電器小室面板上可安裝各種類型的微機型綜合繼電保護裝置,并可實現系統的智能化控制,具有遙控、遙測、遙信及遙調功能，通過帶有通信接口的CAN總線控制現場網絡，并具有防止誤操作斷路器，防止帶負荷推拉手車、防止帶電關合接地開關、防止接地開關在接地位置送電和防止誤入帶電間隔，即簡稱的“五防”功能。該柜既能配用VSI（即ZN63）、ZN12真空斷路器，也可配置進口的VD4真空斷路器與VC系列真空接觸器。
二. 特點
1. 完全金屬鎧裝及封閉，能有效地防止事故擴散；
2. 低壓部分和高壓部分完全隔離；
3. 關門后防護等級達IP4X，可有效防止人體和外界固體接近帶電體和運動部分，保證人身安全和設備可靠運行；
4. 簡單而有效的聯鎖，防止誤操作；
5. 電纜室有充裕的空間，可連接多根電纜，安裝維修方便；
6. 手車互換性好，更換斷路器非常簡便。
三. 正常使用環境條件（超過需訂貨另行注明）
1. 環境溫度：上限+40℃，下限一般地區-10℃；
2. 海拔高度：海拔不超過2000m；
3. 相對濕度：日平均值不超過95%，月平均值不超過90%；
4. 地震烈度：沒有劇烈震動，顛簸及垂直傾斜度不超過8度的場所；
5. 水蒸氣壓力：日平均值不超過2.2kPa，月平均值不超過1.8kPa；
6. 周圍環境：沒有火災、爆炸危險及嚴重污穢足以腐蝕金屬和破壞絕緣的氣體等惡劣場所。
|
